      安規Y電容分為Y1電容和Y2電容，Y1屬于雙絕緣Y電容，用于跨接一二次側。Y2則屬于基本單絕緣Y電容。用于跨接一次側對保護大地即FG線根據IEC 60384-14。
Y電容底下又分為Y1； Y2； Y3；Y4,，主要差別在于Y1耐高壓大于8kV；2Y2耐高壓大于5kV,；Y3耐高壓n/a 4.；Y4耐高壓大于2.5kV。
那么Y電容在電路當中一般有哪幾種連接方式呢？下面我們一起來看看：

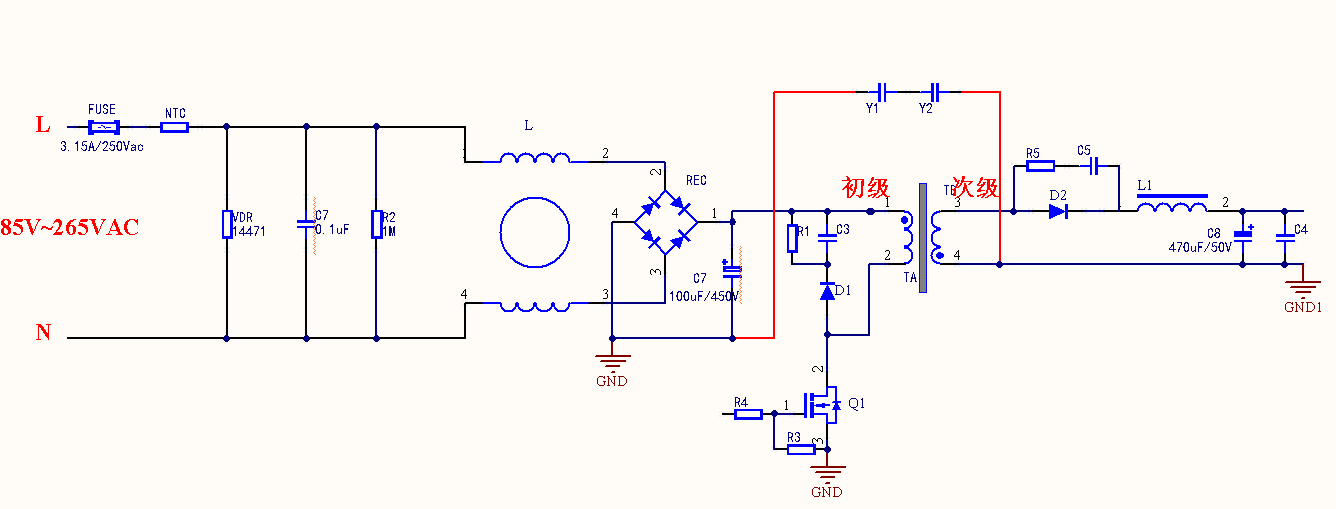

第一種：跨接于變壓器初級地與次級地之間
初級地我們也經常成為“熱地”，次級地經常被稱為“冷地”，Y電容跨接在變壓器初級地與次級地之間這是*為常見的連接方式，而且一般都是成雙成對出現，因為腳距太短，不能做到完全隔離。開關電源當中，開關管的不斷導通與閉合會產生噪聲，如下圖的Q1，主要表現在瞬間電壓尖峰脈沖信號，信號噪聲流向變壓器的初級線圈，而線圈相當于一個電感，此時會產生反向較高的電動勢，同時產生的高次諧波耦合到變壓器初級，造成噪聲騷 擾。初級地和次級地之間加一個Ｙ電容，可以在變壓器的次級地與大地間建立一個泄放通道，開關噪聲的高次諧波通 過這個通道泄放到大地，從而避免通過供電線路輻射出去，降低開關電源的輻射騷擾。


第二種：跨接于變壓器初級高壓和次級地之間
變壓器的每個線圈繞組之間有寄生電容存在，在工作時過程當中形成電壓，成為噪聲源頭，在初始高壓與次級地之間跨接Y電容，能濾除初級和次級耦合產生的共模干擾，這與第一種差不多，只是在EMI測試時候結果會有所不同。

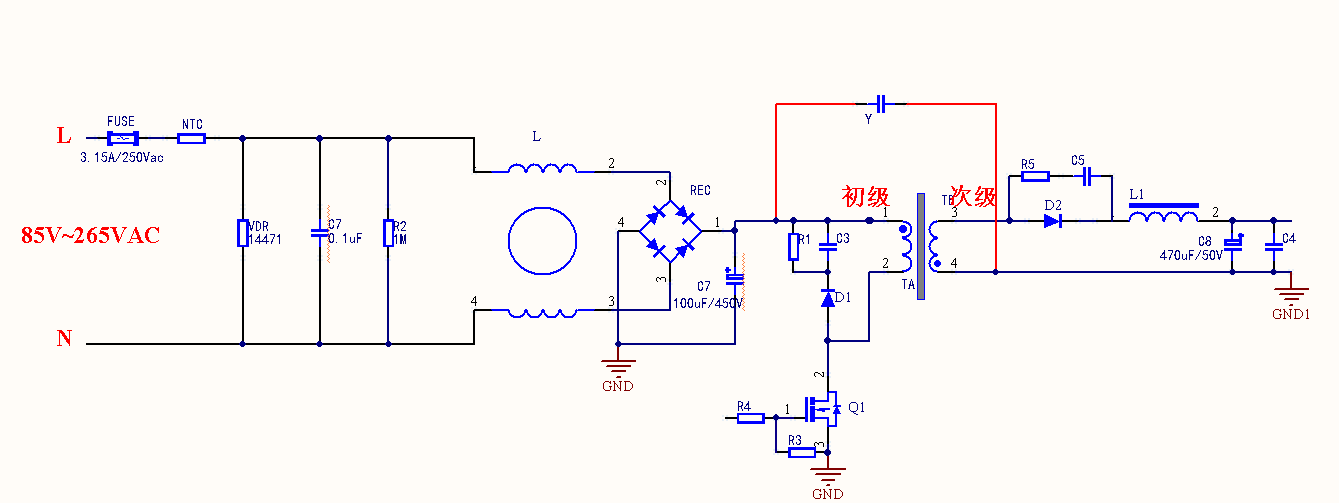

第三種：跨接于變壓器初級高壓與次級輸出正端
這種連接方式較少見，在小功率電源時候有時候會用

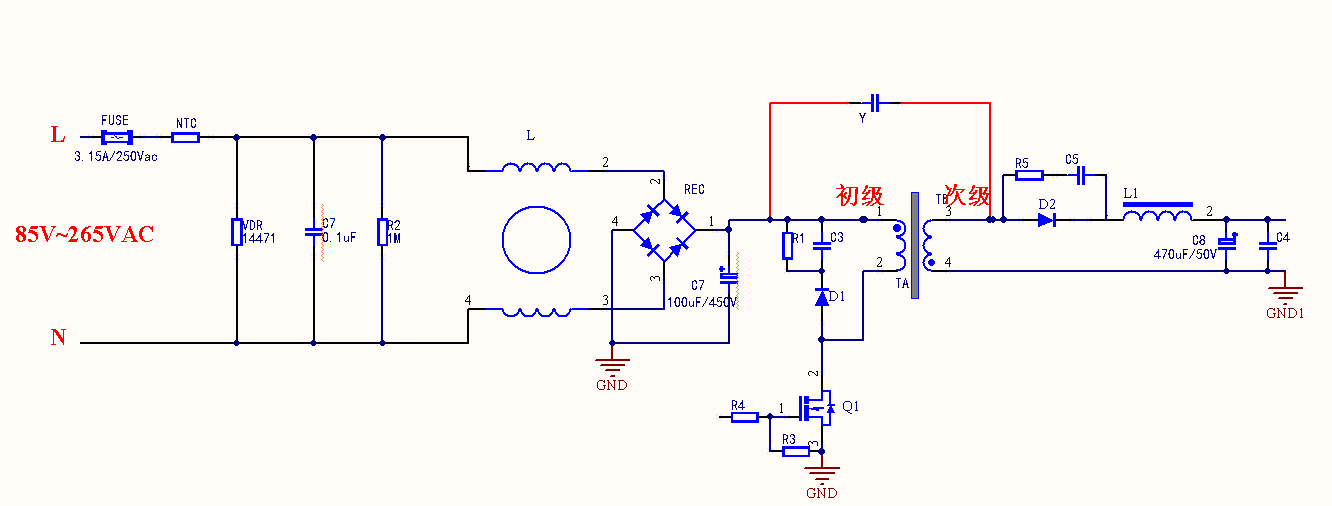

第四種：跨接于變壓器初級地與次級輸出正端
這種連接方式也較少見，在小功率電源時候有時候會用
